Dây chuyền sản xuất nước tinh khiết đóng chai – đóng bình quy mô công nghiệp
1. Tổng quan về dây chuyền sản xuất nước tinh khiết
Dây chuyền sản xuất nước tinh khiết đóng chai – đóng bình là hệ thống thiết bị được thiết kế đồng bộ để xử lý nguồn nước đầu vào thành nước tinh khiết đạt tiêu chuẩn sử dụng, sau đó chiết rót vào chai nhựa PET, bình 5 lít, bình 10 lít, bình 19 lít hoặc bình 20 lít.
Ở quy mô công nghiệp, dây chuyền không chỉ dừng lại ở khâu lọc nước mà còn bao gồm toàn bộ các công đoạn như: xử lý nước thô, lọc đa tầng, lọc than hoạt tính, làm mềm nước, lọc tinh, lọc RO, khử khuẩn, bồn chứa vô trùng, súc rửa chai/bình, chiết rót, đóng nắp, in date, dán nhãn, co màng, đóng lốc, đóng thùng và kiểm tra thành phẩm.
Mục tiêu của dây chuyền là tạo ra sản phẩm nước tinh khiết có chất lượng ổn định, an toàn, trong suốt, không màu, không mùi lạ, không cặn, không vi sinh gây hại và phù hợp để phân phối ra thị trường.
2. Nguồn nước đầu vào trong sản xuất nước tinh khiết
Nguồn nước đầu vào có thể là:
- Nước giếng khoan
- Nước máy
- Nước sông, hồ đã qua xử lý sơ bộ
- Nước ngầm
- Nước thủy cục
Tùy theo chất lượng nước đầu vào, hệ thống xử lý sẽ được thiết kế khác nhau. Nếu nguồn nước có nhiều phèn, mangan, sắt, độ cứng cao hoặc nhiều tạp chất hữu cơ thì cần bổ sung thêm các thiết bị xử lý chuyên sâu.
Trước khi thiết kế dây chuyền, doanh nghiệp nên lấy mẫu nước đầu vào để phân tích các chỉ tiêu cơ bản như độ đục, pH, độ cứng, sắt, mangan, amoni, nitrit, nitrat, TDS, vi sinh và một số chỉ tiêu liên quan khác. Kết quả phân tích nước là cơ sở để lựa chọn công nghệ lọc phù hợp.

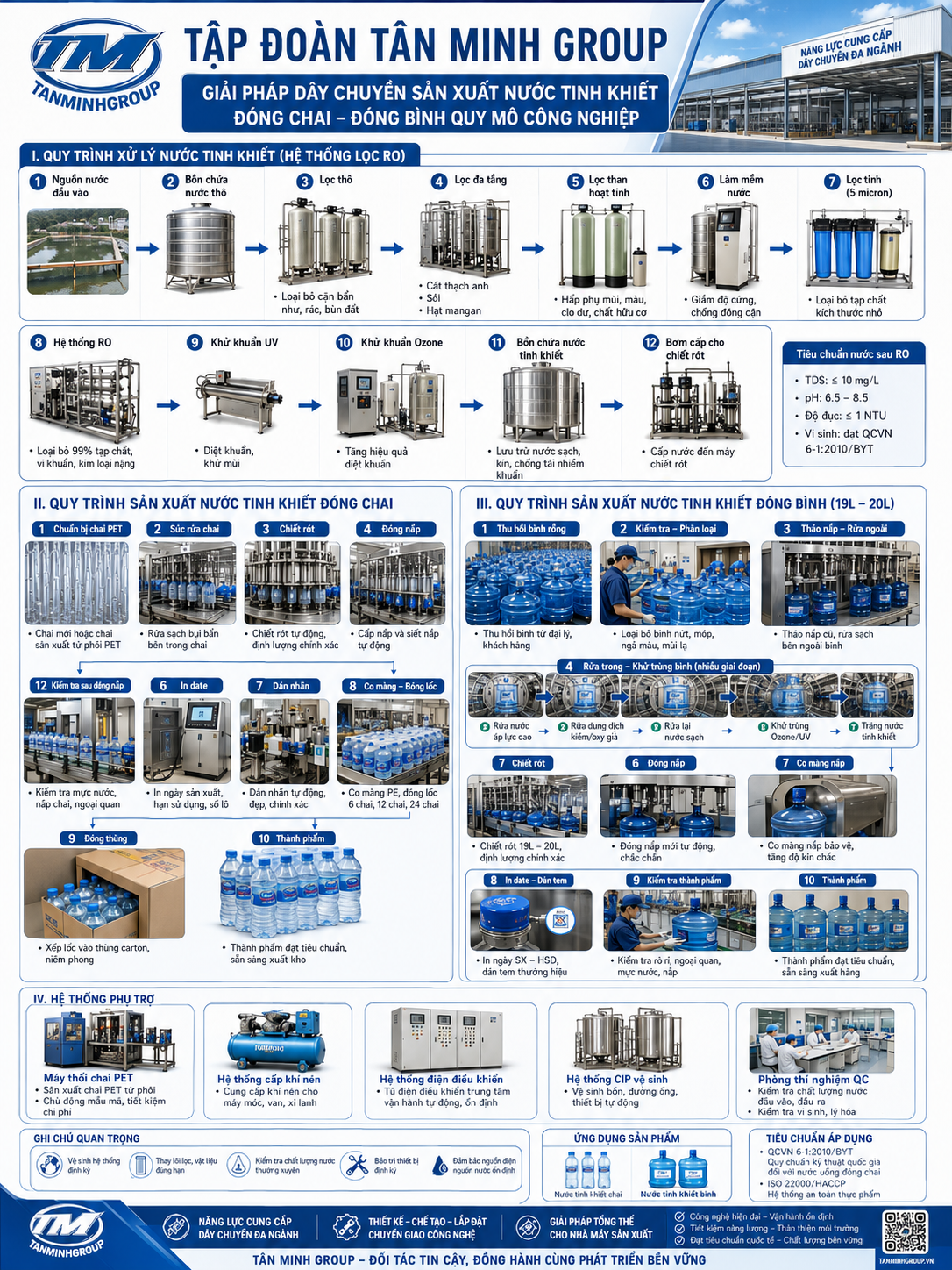

3. Sơ đồ tổng quát dây chuyền sản xuất nước tinh khiết
Một dây chuyền sản xuất nước tinh khiết đóng chai – đóng bình quy mô công nghiệp thường có quy trình tổng quát như sau:
Nguồn nước đầu vào → Bơm cấp nước → Bồn chứa nước thô → Lọc thô → Lọc cát – sỏi – mangan → Lọc than hoạt tính → Làm mềm nước → Lọc tinh cartridge → Hệ thống RO → Khử khuẩn UV/Ozone → Bồn chứa nước tinh khiết → Máy súc rửa chai/bình → Máy chiết rót → Máy đóng nắp → In date → Dán nhãn → Co màng/đóng lốc → Đóng thùng → Kiểm tra thành phẩm → Lưu kho
Với sản xuất bình 19 lít hoặc 20 lít, quy trình đóng bình thường có thêm các công đoạn riêng như: thu hồi bình rỗng, kiểm tra bình, tháo nắp cũ, rửa ngoài bình, rửa trong bình, khử trùng bình, chiết rót, đóng nắp, co màng nắp và kiểm tra rò rỉ.

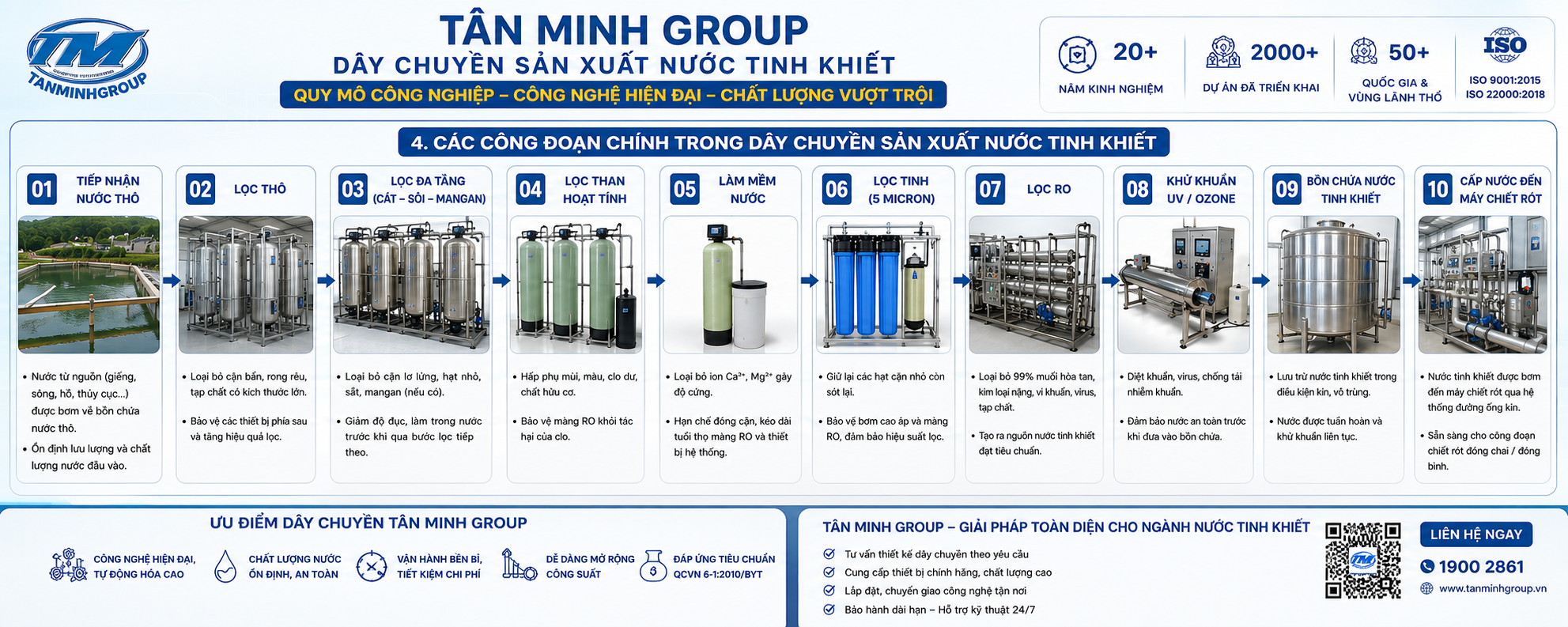

4. Các công đoạn chính trong dây chuyền sản xuất nước tinh khiết
4.1. Công đoạn tiếp nhận và chứa nước thô
Nước từ nguồn cấp được bơm vào bồn chứa nước thô. Bồn này có nhiệm vụ ổn định lưu lượng nước đầu vào, giúp hệ thống lọc hoạt động liên tục và hạn chế tình trạng thiếu nước trong quá trình sản xuất.
Bồn chứa nước thô thường được làm bằng inox, nhựa thực phẩm hoặc composite tùy theo quy mô nhà máy. Dung tích bồn được tính toán dựa trên công suất dây chuyền, thời gian vận hành trong ngày và khả năng cấp nước của nguồn đầu vào.
Ở công đoạn này, nhà máy có thể lắp thêm cảm biến mực nước, van phao, bơm tự động và hệ thống điều khiển để đảm bảo nước luôn được cấp ổn định cho dây chuyền xử lý.
4.2. Công đoạn lọc thô ban đầu
Lọc thô là bước đầu tiên để loại bỏ các tạp chất có kích thước lớn như cát, bùn, rong rêu, cặn lơ lửng và các hạt rắn trong nước.
Thiết bị thường dùng gồm:
- Bộ lọc rác
- Lưới lọc đầu nguồn
- Cột lọc thô
- Túi lọc hoặc lõi lọc thô
Mục đích của công đoạn này là bảo vệ các thiết bị phía sau, tránh làm tắc nghẽn cột lọc, van điều khiển, bơm cao áp và màng RO.
Nếu bỏ qua bước lọc thô, hệ thống phía sau dễ bị quá tải, màng lọc nhanh bẩn, chi phí thay thế vật tư tăng cao và chất lượng nước sau lọc không ổn định.
4.3. Công đoạn lọc cát, sỏi và vật liệu đa tầng
Sau khi lọc thô, nước được đưa qua cột lọc đa tầng chứa các lớp vật liệu như cát thạch anh, sỏi đỡ, hạt nâng pH, hạt mangan hoặc các vật liệu chuyên dụng khác.
Công đoạn này có nhiệm vụ:
- Loại bỏ cặn lơ lửng
- Giảm độ đục
- Giữ lại các hạt bẩn kích thước nhỏ
- Hỗ trợ xử lý sắt, mangan nếu có vật liệu phù hợp
- Làm nước trong hơn trước khi qua các bước lọc tiếp theo
Cột lọc đa tầng thường có chế độ rửa ngược để đẩy cặn bẩn ra ngoài sau một thời gian vận hành. Với dây chuyền công nghiệp, hệ thống có thể sử dụng van tự động để rửa lọc theo thời gian hoặc theo áp suất chênh lệch.
Việc rửa lọc định kỳ rất quan trọng. Nếu không rửa lọc, cột lọc sẽ bị nghẹt, áp lực giảm, lưu lượng nước yếu và hiệu quả lọc giảm.
4.4. Công đoạn lọc than hoạt tính
Nước sau lọc đa tầng tiếp tục đi qua cột than hoạt tính. Than hoạt tính có khả năng hấp phụ nhiều tạp chất hữu cơ, mùi lạ, màu, clo dư và một số hợp chất ảnh hưởng đến mùi vị của nước.
Vai trò của lọc than hoạt tính:
- Khử mùi
- Khử màu
- Loại bỏ clo dư trong nước máy
- Giảm hợp chất hữu cơ
- Bảo vệ màng RO khỏi tác động của clo
Đây là công đoạn đặc biệt quan trọng nếu nguồn nước đầu vào là nước máy, vì clo dư có thể làm hư hỏng màng RO. Khi than hoạt tính đã bão hòa, khả năng hấp phụ giảm mạnh, vì vậy cần thay thế hoặc hoàn nguyên vật liệu theo khuyến nghị vận hành.
4.5. Công đoạn làm mềm nước
Nếu nguồn nước có độ cứng cao, tức là chứa nhiều ion canxi và magie, hệ thống cần có cột làm mềm nước. Thiết bị này thường sử dụng hạt nhựa trao đổi ion để giảm độ cứng, hạn chế đóng cặn trong đường ống, bơm cao áp và màng RO.
Làm mềm nước giúp:
- Hạn chế cáu cặn
- Kéo dài tuổi thọ màng RO
- Giảm chi phí vệ sinh màng
- Giúp hệ thống vận hành ổn định hơn
- Nâng cao chất lượng nước sau lọc
Trong quá trình vận hành, hạt nhựa làm mềm cần được hoàn nguyên bằng dung dịch muối. Với dây chuyền công nghiệp, hệ thống hoàn nguyên có thể được thiết kế bán tự động hoặc tự động hoàn toàn.
4.6. Công đoạn lọc tinh bằng lõi cartridge
Sau các cột lọc vật liệu, nước được đưa qua bộ lọc tinh cartridge, thường có cấp lọc 5 micron, 1 micron hoặc nhỏ hơn tùy thiết kế.
Mục đích của lọc tinh là giữ lại các hạt cặn rất nhỏ còn sót lại trước khi nước đi vào bơm cao áp và màng RO.
Công đoạn này giúp:
- Bảo vệ màng RO
- Giảm nguy cơ tắc màng
- Ổn định áp lực đầu vào cho hệ RO
- Tăng hiệu quả xử lý nước tinh khiết
Lõi lọc tinh là vật tư tiêu hao, cần được kiểm tra và thay thế định kỳ. Khi áp lực trước và sau lõi lọc chênh lệch lớn, đó là dấu hiệu lõi lọc đã bẩn và cần thay mới.
4.7. Công đoạn lọc RO
RO là công đoạn quan trọng nhất trong dây chuyền sản xuất nước tinh khiết. Hệ thống RO sử dụng màng lọc bán thấm để loại bỏ phần lớn muối hòa tan, kim loại nặng, vi khuẩn, virus, tạp chất siêu nhỏ và các chất không mong muốn trong nước.
Nước sau RO thường có độ tinh khiết cao, TDS thấp và phù hợp để tiếp tục khử khuẩn trước khi chiết rót.
Một hệ thống RO công nghiệp thường bao gồm:
- Bơm cao áp
- Vỏ màng RO
- Màng RO
- Đồng hồ áp lực
- Lưu lượng kế
- Van điều chỉnh nước thải
- Tủ điều khiển
- Hệ thống xả rửa màng
- Cảm biến bảo vệ áp suất
Trong quá trình RO hoạt động, nước được chia thành hai dòng: nước tinh khiết và nước thải RO. Tỷ lệ thu hồi nước tùy thuộc vào thiết kế hệ thống, chất lượng nước đầu vào và loại màng sử dụng.
Để hệ RO hoạt động bền, cần chú ý:
- Nước đầu vào phải được tiền xử lý tốt
- Không để màng tiếp xúc với clo dư
- Kiểm soát áp lực vận hành
- Rửa màng định kỳ
- Theo dõi TDS nước sau RO
- Thay màng khi hiệu quả lọc suy giảm
4.8. Công đoạn khử khuẩn bằng tia UV
Sau khi qua RO, nước tiếp tục được đưa qua đèn UV khử khuẩn. Tia UV có tác dụng làm bất hoạt vi sinh vật, giúp giảm nguy cơ nhiễm khuẩn trong nước trước khi vào bồn chứa tinh khiết.
Ưu điểm của UV là không làm thay đổi mùi vị nước, không sử dụng hóa chất và vận hành đơn giản. Tuy nhiên, đèn UV cần được kiểm tra định kỳ vì hiệu quả khử khuẩn phụ thuộc vào cường độ đèn, độ trong của nước và thời gian tiếp xúc.
Ống thạch anh bảo vệ đèn UV cũng cần được vệ sinh để tránh bám bẩn làm giảm hiệu quả chiếu tia.
4.9. Công đoạn khử khuẩn bằng ozone
Ngoài UV, nhiều dây chuyền nước tinh khiết công nghiệp sử dụng thêm ozone để tăng hiệu quả khử khuẩn trong bồn chứa và đường ống trước chiết rót.
Ozone là chất oxy hóa mạnh, có khả năng diệt khuẩn và hỗ trợ duy trì trạng thái vô trùng cho nước trong quá trình lưu trữ ngắn hạn. Ozone thường được sục vào bồn chứa nước tinh khiết với nồng độ và thời gian phù hợp.
Vai trò của ozone:
- Khử khuẩn nước sau lọc
- Hạn chế tái nhiễm khuẩn trong bồn chứa
- Hỗ trợ vệ sinh đường ống
- Giúp nước ổn định hơn trước khi chiết rót
Khi sử dụng ozone, nhà máy cần kiểm soát nồng độ phù hợp để đảm bảo an toàn vận hành và chất lượng sản phẩm.
4.10. Công đoạn chứa nước tinh khiết
Nước sau xử lý được đưa vào bồn chứa nước tinh khiết. Bồn này thường được làm bằng inox 304 hoặc inox 316, bề mặt trong nhẵn, kín, dễ vệ sinh và hạn chế tái nhiễm khuẩn.
Bồn chứa nước tinh khiết nên có:
- Nắp kín
- Van xả đáy
- Đường tuần hoàn nước
- Bộ lọc khí vô trùng
- Cổng vệ sinh CIP nếu cần
- Cảm biến mực nước
- Vật liệu inox đạt yêu cầu vệ sinh
Trong sản xuất công nghiệp, hệ thống đường ống từ bồn chứa nước tinh khiết đến máy chiết rót cần được thiết kế kín, hạn chế góc chết và dễ vệ sinh.

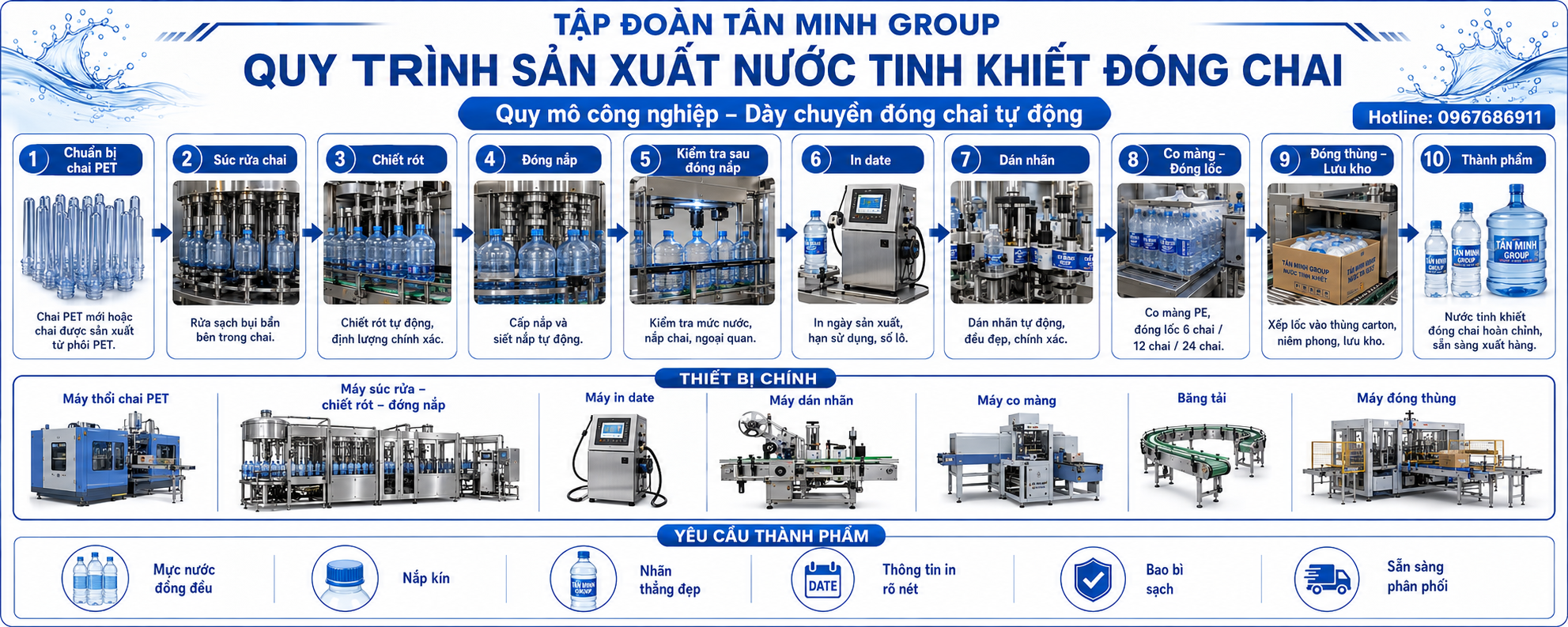

5. Quy trình sản xuất nước tinh khiết đóng chai
Nước tinh khiết đóng chai thường sử dụng chai PET dung tích 250 ml, 330 ml, 350 ml, 500 ml, 1 lít, 1,5 lít hoặc dung tích khác theo nhu cầu thị trường.
5.1. Chuẩn bị chai PET
Chai PET có thể được nhập sẵn hoặc sản xuất trực tiếp tại nhà máy bằng máy thổi chai. Với quy mô công nghiệp, nhiều doanh nghiệp sử dụng phôi PET và máy thổi chai tự động để chủ động nguồn chai, tiết kiệm chi phí vận chuyển và dễ kiểm soát chất lượng bao bì.
Nếu sử dụng chai có sẵn, chai cần được kiểm tra ngoại quan trước khi đưa vào dây chuyền. Chai phải sạch, không móp méo, không nứt, không có dị vật và phù hợp với dung tích chiết rót.
5.2. Súc rửa chai
Trước khi chiết rót, chai được đưa vào máy súc rửa chai. Máy có nhiệm vụ lật chai, phun nước tinh khiết hoặc nước đã qua xử lý vào bên trong chai để loại bỏ bụi và tạp chất.
Ở dây chuyền tự động, máy thường tích hợp ba chức năng: rửa chai – chiết rót – đóng nắp trong cùng một cụm máy.
Công đoạn súc rửa giúp đảm bảo chai sạch trước khi tiếp xúc với nước thành phẩm. Đây là bước quan trọng để hạn chế nhiễm bẩn trong quá trình đóng chai.
5.3. Chiết rót nước vào chai
Sau khi rửa, chai được chuyển sang cụm chiết rót. Nước tinh khiết từ bồn chứa được bơm qua hệ thống đường ống kín đến máy chiết.
Máy chiết rót nước tinh khiết thường sử dụng nguyên lý chiết đẳng áp hoặc chiết trọng lực tùy thiết kế. Vì nước có độ nhớt thấp, tốc độ chiết có thể đạt rất cao, phù hợp với sản xuất công nghiệp.
Yêu cầu của công đoạn chiết rót:
- Mức nước trong chai đồng đều
- Không tràn, không nhỏ giọt
- Không tạo bọt nhiều
- Hạn chế tiếp xúc với môi trường ngoài
- Tốc độ ổn định theo công suất dây chuyền
Máy chiết có thể có nhiều đầu chiết như 12 vòi, 16 vòi, 24 vòi, 32 vòi hoặc hơn tùy năng suất.
5.4. Đóng nắp chai
Sau khi chiết đầy, chai được đưa sang cụm đóng nắp. Nắp chai được cấp tự động qua máng cấp nắp, sau đó đầu đóng nắp sẽ siết chặt nắp lên miệng chai.
Công đoạn đóng nắp cần đảm bảo:
- Nắp vào đúng vị trí
- Lực siết vừa đủ
- Không làm vỡ cổ chai
- Không bị lệch nắp
- Chai không rò rỉ khi vận chuyển
Với dây chuyền công nghiệp, thiết bị thường có cảm biến phát hiện thiếu nắp, kẹt nắp hoặc chai lỗi để giảm sai sót trong quá trình sản xuất.
5.5. Kiểm tra sau đóng nắp
Chai sau đóng nắp cần được kiểm tra ngoại quan. Có thể kiểm tra bằng mắt thường, bằng nhân công hoặc bằng hệ thống cảm biến tự động.
Các lỗi thường kiểm tra gồm:
- Chai thiếu nước
- Chai quá đầy
- Nắp lệch
- Nắp chưa siết chặt
- Chai móp méo
- Có dị vật bên trong
- Rò rỉ nước
Những chai lỗi sẽ được loại bỏ khỏi dây chuyền để đảm bảo chất lượng thành phẩm.
5.6. In ngày sản xuất, hạn sử dụng và số lô
Sau khi đóng nắp, chai được đưa qua máy in date để in các thông tin cần thiết như:
- Ngày sản xuất
- Hạn sử dụng
- Số lô
- Mã ca sản xuất
- Mã truy xuất nguồn gốc
- Mã QR nếu cần
Máy in date thường được lắp trên băng tải. Công nghệ phổ biến gồm máy in phun CIJ, máy in phun TIJ hoặc laser tùy theo vị trí in trên thân chai, nắp chai, nhãn hoặc màng co.
Yêu cầu của thông tin in là rõ nét, bám tốt, không dễ phai và dễ đọc trong quá trình lưu thông sản phẩm.
5.7. Dán nhãn chai
Chai nước tiếp tục đi qua máy dán nhãn. Tùy loại bao bì, doanh nghiệp có thể dùng:
- Máy dán nhãn decal
- Máy dán nhãn màng cuộn
- Máy dán nhãn OPP
- Máy co màng nhãn thân chai
Công đoạn dán nhãn giúp hoàn thiện nhận diện thương hiệu, thể hiện tên sản phẩm, dung tích, thành phần, tiêu chuẩn chất lượng, thông tin nhà sản xuất và hướng dẫn sử dụng.
Máy dán nhãn cần đảm bảo nhãn thẳng, không nhăn, không lệch và bám chắc trên chai.
5.8. Co màng lốc chai
Với sản phẩm nước đóng chai, sau khi dán nhãn, chai thường được gom thành lốc như 6 chai, 12 chai hoặc 24 chai rồi đưa qua máy co màng.
Quy trình co màng gồm:
- Sắp xếp chai theo cụm
- Bọc màng PE hoặc màng co
- Đưa qua buồng nhiệt
- Màng co ôm sát cụm chai
- Làm nguội sau co
Công đoạn này giúp sản phẩm dễ vận chuyển, dễ bốc xếp và tăng tính thương mại khi phân phối.
5.9. Đóng thùng carton và lưu kho
Sau khi co màng hoặc đóng lốc, sản phẩm có thể được đóng vào thùng carton tùy yêu cầu phân phối. Thùng được dán băng keo, in mã lô hoặc dán tem nhận diện.
Thành phẩm sau đó được chuyển vào kho. Kho thành phẩm cần sạch sẽ, khô ráo, thoáng mát, tránh ánh nắng trực tiếp và không để gần hóa chất hoặc nguồn gây ô nhiễm.

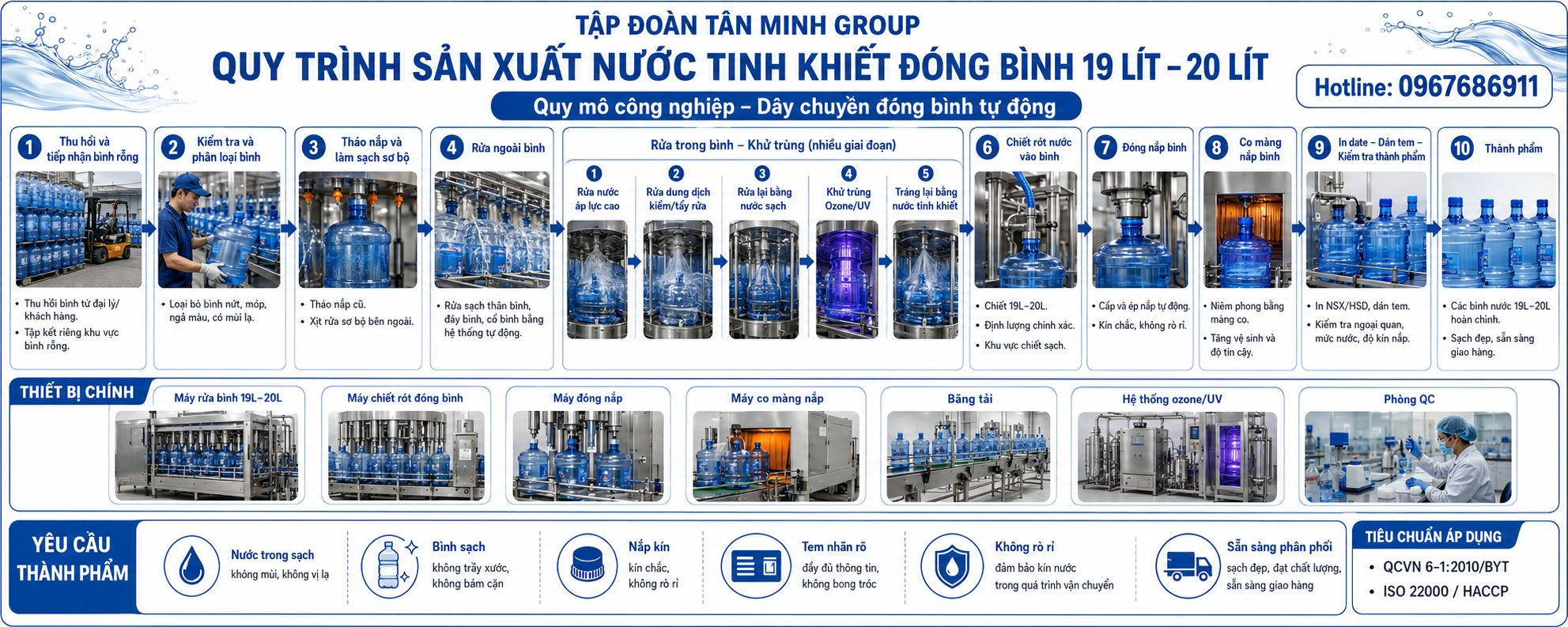

6. Quy trình sản xuất nước tinh khiết đóng bình 19 lít – 20 lít
Sản xuất nước đóng bình có đặc điểm khác với đóng chai vì bình thường được tái sử dụng nhiều lần. Do đó, khâu kiểm tra, vệ sinh và khử trùng bình đặc biệt quan trọng.
6.1. Thu hồi và tiếp nhận bình rỗng
Bình rỗng sau khi sử dụng được thu hồi từ đại lý, khách hàng hoặc điểm phân phối. Khi đưa về nhà máy, bình cần được tập kết tại khu vực riêng, tách biệt với khu vực chiết rót thành phẩm.
Khu tiếp nhận bình rỗng cần có quy trình kiểm soát để tránh bình bẩn, bình nhiễm dầu mỡ, bình chứa hóa chất hoặc bình không rõ nguồn gốc đi vào khu sản xuất.
6.2. Kiểm tra và phân loại bình
Trước khi rửa, bình được kiểm tra ngoại quan. Những bình không đạt cần được loại bỏ.
Các lỗi thường gặp:
- Bình nứt
- Bình móp méo
- Bình ngả màu nghiêm trọng
- Bình có mùi lạ
- Bình có rong rêu
- Bình có dị vật khó xử lý
- Bình quá cũ, không đảm bảo an toàn
- Miệng bình hư hỏng, không giữ được nắp
Chỉ những bình đạt yêu cầu mới được đưa vào máy rửa bình.
6.3. Tháo nắp và làm sạch sơ bộ
Nắp cũ được tháo bỏ khỏi bình. Sau đó, bình có thể được xịt rửa sơ bộ bên ngoài để loại bỏ bụi bẩn, đất cát và tạp chất bám trên thân bình.
Đây là bước giúp giảm tải cho máy rửa chính và hạn chế đưa bụi bẩn vào khu vực sạch của dây chuyền.
6.4. Rửa ngoài bình
Bình được đưa qua khu vực rửa ngoài bằng nước áp lực cao hoặc chổi rửa tự động. Công đoạn này giúp làm sạch thân bình, đáy bình, cổ bình và tay cầm.
Với dây chuyền công nghiệp, máy rửa ngoài bình có thể được tích hợp vào hệ thống tự động, giúp giảm nhân công và đảm bảo bình sạch đồng đều hơn.
6.5. Rửa trong bình bằng nhiều giai đoạn
Sau khi rửa ngoài, bình được lật ngược và đưa vào máy rửa trong. Máy sử dụng các vòi phun áp lực cao để phun nước và dung dịch rửa vào bên trong bình.
Quy trình rửa trong bình thường gồm nhiều bước:
Bước 1: Rửa bằng nước sạch áp lực cao
Giúp loại bỏ cặn bẩn, bụi, dị vật nhẹ và nước cũ còn sót lại.
Bước 2: Rửa bằng dung dịch kiềm hoặc dung dịch tẩy rửa chuyên dụng
Giúp làm sạch màng bám, chất hữu cơ và mùi còn lại trong bình.
Bước 3: Rửa lại bằng nước sạch
Loại bỏ dung dịch tẩy rửa còn dư.
Bước 4: Khử trùng bằng nước ozone hoặc dung dịch khử khuẩn phù hợp
Giúp tiêu diệt vi sinh vật còn sót lại trong bình.
Bước 5: Tráng lại bằng nước tinh khiết
Đảm bảo bình sạch trước khi chuyển sang công đoạn chiết rót.
Số công đoạn rửa có thể thay đổi tùy yêu cầu vệ sinh và mức độ tự động hóa của dây chuyền.
6.6. Chiết rót nước vào bình
Sau khi rửa và khử trùng, bình được đưa đến cụm chiết rót. Nước tinh khiết được chiết vào bình theo dung tích cài đặt, thường là 19 lít hoặc 20 lít.
Máy chiết bình có thể là loại:
- Bán tự động
- Tự động 1 vòi
- Tự động 2 vòi
- Tự động 4 vòi
- Tự động nhiều vòi cho công suất lớn
Yêu cầu của công đoạn chiết bình:
- Dung tích chính xác
- Không tràn nước
- Không nhiễm khuẩn trong quá trình chiết
- Bình ổn định trên băng tải
- Đầu chiết dễ vệ sinh
6.7. Đóng nắp bình
Sau khi chiết, bình được đưa sang cụm đóng nắp. Nắp bình thường là nắp nhựa dùng một lần, có thể có màng seal hoặc tem co bảo vệ.
Máy đóng nắp cần đảm bảo nắp ép chặt vào miệng bình, không bị lệch, không rò rỉ và dễ nhận biết khi đã mở.
Với dây chuyền tự động, nắp được cấp tự động từ phễu cấp nắp, đi qua máng dẫn và được ép lên miệng bình bằng đầu đóng nắp chuyên dụng.
6.8. Co màng nắp bình
Sau đóng nắp, bình thường được đưa qua công đoạn co màng nắp. Màng co giúp niêm phong nắp, tăng tính an toàn, chống bụi và tạo sự tin cậy cho người tiêu dùng.
Máy co màng nắp có thể dùng nhiệt để làm màng co ôm sát cổ bình. Sau công đoạn này, bình nhìn chuyên nghiệp hơn và hạn chế tình trạng mở nắp không kiểm soát.
6.9. In date, dán tem và kiểm tra bình thành phẩm
Bình sau khi đóng nắp và co màng cần được in hoặc dán thông tin sản xuất. Một số nhà máy in ngày sản xuất, hạn sử dụng, số lô lên nắp bình, màng co hoặc tem nhãn.
Thành phẩm cần được kiểm tra:
- Bình có bị rò nước không
- Nắp có kín không
- Mực nước có đủ không
- Bình có sạch không
- Có dị vật trong nước không
- Tem nhãn có đúng không
- Màng co có đẹp không
Sau khi đạt yêu cầu, bình được chuyển sang khu vực thành phẩm và chuẩn bị giao hàng.
7. Các thiết bị chính trong dây chuyền công nghiệp
7.1. Hệ thống xử lý nước RO công nghiệp
Đây là cụm thiết bị trung tâm của dây chuyền. Công suất có thể từ vài trăm lít/giờ đến hàng chục nghìn lít/giờ, tùy quy mô nhà máy.
Hệ thống gồm các cột lọc, bơm, màng RO, tủ điện, cảm biến, đường ống và thiết bị khử khuẩn.
7.2. Bồn chứa nước thô và bồn chứa nước tinh khiết
Bồn chứa giúp ổn định nguồn nước trong quá trình sản xuất. Bồn nước tinh khiết cần được thiết kế kín, bằng vật liệu phù hợp vệ sinh, dễ làm sạch và hạn chế tái nhiễm khuẩn.
7.3. Máy rửa – chiết – đóng nắp chai tự động
Đây là thiết bị dùng cho nước đóng chai PET. Máy thường tích hợp ba chức năng trong một cụm, giúp tiết kiệm diện tích, tăng tốc độ sản xuất và hạn chế tiếp xúc với môi trường ngoài.
7.4. Máy thổi chai PET
Máy thổi chai dùng để sản xuất chai từ phôi PET. Với nhà máy quy mô công nghiệp, việc đầu tư máy thổi chai giúp chủ động bao bì, giảm chi phí vận chuyển chai rỗng và linh hoạt khi thay đổi mẫu chai.
7.5. Máy rửa – chiết – đóng nắp bình
Thiết bị chuyên dùng cho bình 19 lít hoặc 20 lít. Máy có thể tích hợp nhiều công đoạn như rửa trong, rửa ngoài, chiết rót, đóng nắp và băng tải chuyển bình.
7.6. Máy dán nhãn
Máy dán nhãn giúp hoàn thiện bao bì sản phẩm. Tùy chai tròn, chai vuông, bình lớn hoặc nhãn màng, doanh nghiệp chọn loại máy phù hợp.
7.7. Máy in date
Máy in date dùng để in ngày sản xuất, hạn sử dụng, số lô và mã truy xuất. Đây là thiết bị không thể thiếu trong sản xuất thương mại. (tham khảo các model tại: https://mayindate.com.vn)
7.8. Máy co màng và đóng lốc
Máy co màng dùng để đóng lốc chai hoặc co màng nắp bình. Với chai nước, máy co màng giúp gom sản phẩm thành cụm, thuận tiện vận chuyển và phân phối.
7.9. Hệ thống băng tải
Băng tải kết nối các công đoạn trong dây chuyền, giúp sản phẩm di chuyển liên tục từ rửa, chiết, đóng nắp, dán nhãn đến đóng gói cuối.
8. Yêu cầu về nhà xưởng sản xuất nước tinh khiết
Đối với sản xuất quy mô công nghiệp, nhà xưởng cần được bố trí khoa học, sạch sẽ và có phân khu rõ ràng.
Các khu vực chính gồm:
- Khu tiếp nhận nước đầu vào
- Khu xử lý nước
- Khu chứa bao bì
- Khu rửa bình
- Khu chiết rót sạch
- Khu đóng gói
- Khu kiểm tra chất lượng
- Khu thành phẩm
- Khu kho vật tư
- Khu vệ sinh thiết bị
Khu chiết rót nên được kiểm soát vệ sinh tốt hơn các khu vực khác. Nền nhà cần dễ vệ sinh, có hệ thống thoát nước tốt, tường và trần sạch, hạn chế bụi, côn trùng và nguồn gây ô nhiễm.
9. Kiểm soát chất lượng trong quá trình sản xuất
Kiểm soát chất lượng là yêu cầu bắt buộc trong sản xuất nước tinh khiết công nghiệp.
Các điểm cần kiểm soát gồm:
Kiểm soát nước đầu vào
Nguồn nước cần được kiểm tra định kỳ để đánh giá sự thay đổi về chất lượng. Nếu nước đầu vào thay đổi nhiều, hệ thống xử lý cần được điều chỉnh phù hợp.
Kiểm soát nước sau lọc
Nước sau các công đoạn lọc cần được kiểm tra các chỉ tiêu như độ trong, mùi, vị, TDS, pH và vi sinh theo yêu cầu của nhà máy.
Kiểm soát thiết bị lọc
Cần theo dõi áp lực, lưu lượng, tình trạng vật liệu lọc, lõi lọc, màng RO, đèn UV và hệ ozone. Khi phát hiện bất thường cần xử lý ngay để tránh ảnh hưởng đến thành phẩm.
Kiểm soát bao bì
Chai, bình, nắp và nhãn cần sạch, đúng quy cách, không biến dạng và phù hợp với sản xuất nước uống.
Kiểm soát công đoạn chiết rót
Khu vực chiết rót cần sạch, thiết bị phải được vệ sinh định kỳ, đường ống kín và hạn chế tối đa khả năng tái nhiễm khuẩn.
Kiểm soát thành phẩm
Thành phẩm cần được kiểm tra ngoại quan, độ kín nắp, mức nước, nhãn mác, thông tin in date và điều kiện lưu kho.
10. Công suất dây chuyền sản xuất nước tinh khiết công nghiệp
Tùy nhu cầu đầu tư, dây chuyền có thể thiết kế với nhiều mức công suất khác nhau.
Dây chuyền đóng chai
Một số mức công suất tham khảo:
- 1.000 chai/giờ
- 2.000 chai/giờ
- 3.000 chai/giờ
- 5.000 chai/giờ
- 10.000 chai/giờ hoặc cao hơn
Công suất phụ thuộc vào số đầu rửa, số đầu chiết, số đầu đóng nắp, tốc độ băng tải và mức độ tự động hóa.
Dây chuyền đóng bình
Một số mức công suất tham khảo:
- 100 bình/giờ
- 200 bình/giờ
- 300 bình/giờ
- 600 bình/giờ
- 1.000 bình/giờ hoặc cao hơn
Với bình 19 lít hoặc 20 lít, công suất còn phụ thuộc vào tốc độ rửa bình, số đầu chiết và khả năng cấp bình rỗng.
11. Ưu điểm của dây chuyền sản xuất nước tinh khiết tự động
Dây chuyền tự động mang lại nhiều lợi ích cho doanh nghiệp:
- Tăng năng suất sản xuất
- Giảm phụ thuộc vào nhân công
- Hạn chế sai sót trong chiết rót và đóng nắp
- Đảm bảo chất lượng sản phẩm đồng đều
- Giảm hao hụt nước và bao bì
- Tăng tính chuyên nghiệp cho nhà máy
- Phù hợp với sản xuất liên tục
- Dễ kiểm soát chất lượng
- Dễ mở rộng quy mô trong tương lai
Đặc biệt, với các nhà máy có sản lượng lớn, dây chuyền tự động giúp giảm chi phí vận hành trên mỗi sản phẩm và nâng cao khả năng cạnh tranh trên thị trường.
12. Những lưu ý khi đầu tư dây chuyền sản xuất nước tinh khiết
Khi đầu tư dây chuyền, doanh nghiệp cần cân nhắc các yếu tố sau:
Chất lượng nguồn nước đầu vào
Đây là yếu tố quyết định thiết kế hệ thống xử lý. Không nên chọn máy chỉ dựa trên công suất mà chưa phân tích nguồn nước.
Công suất mong muốn
Cần xác định sản lượng theo giờ, theo ca và theo ngày. Công suất lọc nước phải phù hợp với công suất chiết rót.
Sản phẩm đóng chai hay đóng bình
Nếu sản xuất cả chai và bình, cần thiết kế hệ thống xử lý nước đủ công suất cấp cho cả hai nhánh chiết rót. Dây chuyền đóng chai và đóng bình có thiết bị chiết rót khác nhau, không nên dùng chung nếu muốn đạt năng suất cao.
Mức độ tự động hóa
Dây chuyền bán tự động phù hợp với cơ sở nhỏ và vốn đầu tư vừa phải. Dây chuyền tự động phù hợp với nhà máy công nghiệp, cần sản xuất ổn định, năng suất lớn và giảm nhân công.
Mặt bằng nhà xưởng
Thiết bị cần được bố trí theo dòng chảy một chiều, từ nước thô đến nước tinh khiết, từ bao bì rỗng đến thành phẩm. Cần tránh giao cắt giữa khu bẩn và khu sạch.
Dịch vụ lắp đặt và bảo trì
Dây chuyền nước tinh khiết cần bảo trì định kỳ, thay lõi lọc, thay vật liệu, vệ sinh màng RO, kiểm tra UV, ozone và các thiết bị điện. Vì vậy, nên chọn đơn vị cung cấp có khả năng tư vấn, lắp đặt, chuyển giao công nghệ và hỗ trợ sau bán hàng.
13. Kết luận
Dây chuyền sản xuất nước tinh khiết đóng chai – đóng bình quy mô công nghiệp là hệ thống đồng bộ bao gồm xử lý nước, khử khuẩn, chứa nước tinh khiết, súc rửa bao bì, chiết rót, đóng nắp, in date, dán nhãn, co màng và đóng gói thành phẩm.
Đối với nước đóng chai, trọng tâm là tốc độ chiết rót, độ chính xác, nhãn mác và đóng lốc. Đối với nước đóng bình, trọng tâm là kiểm tra bình, rửa bình, khử trùng bình và đảm bảo bình không rò rỉ sau đóng nắp.
Một dây chuyền được thiết kế đúng kỹ thuật sẽ giúp doanh nghiệp sản xuất ổn định, đảm bảo chất lượng nước, giảm chi phí nhân công, nâng cao năng suất và đáp ứng tốt nhu cầu phân phối trên thị trường.
